共同アンテナ（自主共聴）施設※の管理組合様へ：東京アンテナ工事（株）

地デジ改修と保守：東京アンテナ工事（株）

※共同アンテナ（自主共聴）施設とは、マンションなどの建物内部のテレビ共同受信設備でなく、地形による難視聴などの解決のために高台やパンザマストに共同アンテナを設置して、施設利用者自らが施設の保守・運営を行っている共同受信施設を指します。アンテナ共聴、共同アンテナ、テレビ共同受信、テレビ共聴、共聴アンテナ、テレビ共同聴視施設、テレビ共同アンテナ施設、共聴施設、テレビ難視聴地域、自主共聴施設、辺地共聴施設整備事業、その他

上記施設を管理されている、管理組合殿、共聴組合殿、共視組合殿．．．東京アンテナ工事（株）は上記施設の維持管理業務を行っている会社です。

典型的な共同アンテナ（パンザマスト）とマンション屋上の受信点設備。
弱電界地域の場合、指向性を鋭くしたり安定受信させるためにスタックを組むことが多い。

左は共架されている増幅器（アンプ）。右は分配器（タップ）。地上高６ｍ位。
通常、道路上では東京電力柱やＮＴＴ柱と契約（電柱使用料、有料）して共架している。

加入者宅の軒下などに取り付けられる保安器。１分岐タイプや２分配タイプもある。写真は通常タイプ。
保安器を責任分界点としています。

鋼管柱（グリーンポール）も用途は、電源柱と共架柱に分かれます。もちろん兼用している場合もあります。

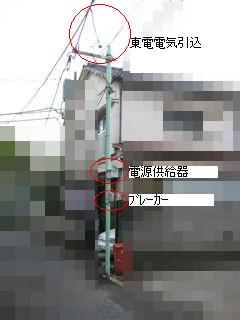

電源柱でAC100VからAC30Vに変換して、同軸ケーブルに重畳して増幅器に電源を供給しています。

自主運営の共聴組合様のコンサルティング（ご相談）をお受けしております。
自主運営の共聴組合様（電波障害施設や難視型共聴施設）からの問い合わせが増えております。個別での地デジの受信の可否、改修、老朽化、組合費との収支、撤去費用、代替え案、個別アンテナ受信．．．、いよいよ本格的に考える時期が来ているのではないでしょうか？組合員様の中にもデジタルテレビをご購入された方がいらっしゃるのではないでしょうか？？すでに地デジ導入工事を実施された共聴組合様もあります。もうそんなに先の話ではありません。２０１１年７月２４日（あと日です。）の件、ご相談ください。
弊社は1,000施設以上の共聴施設の施工及び保守業務を行っています。
おかげさまで東京タワーと同じ年令の５０周年を２００８年に迎えました。

ビル陰とは．．．（共聴施設の種類と呼び方についてのご説明）
建設用語で建造物による電波障害施設のことを「ビル陰（都市難視聴解消施設）」と呼びます。
類義語の「共同アンテナ（ＭＡＴＶ（Master Antenna Television）」は広義で、１本のアンテナを複数で共有していれば全て「共同アンテナ」に含まれますので、例えば、集合住宅の屋上のアンテナをその集合住宅内の各戸で共用しても「共同アンテナ」となります。ほとんどが「共同アンテナ」では区別がつかないので、業界では集合住宅内のアンテナ設備を「ビル共」、電波障害施設などのフィールド共同聴視施設を「共聴」と呼びます。
「共聴」とは、ＣＡＴＶ（Common Antenna TeleVision：シーエーティーブィ）のことで、ケーブルテレビ（Cable TV）の訳として使われる以前からあった用語です。（１９８０年代後半の第２次ＣＡＴＶブーム以前は、ケーブルテレビを「都市型」、電波障害施設を「電障、またはビル陰」と呼んでいました。）
テレビの電波を電柱や自立柱を使用して広範囲にケーブルで伝送している施設は、全て「共聴」であり、「ビル陰」と「ケーブルテレビ」と「辺地（地形等による難視聴解消施設）」に大別されます。（その他に計画都市などで「共聴」を構築しているケースもあります。）
> ※規模の大小はありますが、設備的・技術的にはほぼ同じですので、どちらもテレビ共聴専門業者が施工・保守を行っています。

----------------電波障害ページ改編のお知らせ（ここから）----------------

特選リンク：電波障害調査業務
上記は弊社ホームページの中でも１、２位を争う人気ページとなっております。建設業のプロの方から一般の方まで幅広く好評を頂いております。是非、ご覧下さい。電波障害に関係する建築確認・指導要綱他各都道府県版や特殊建造物の調査や地上波デジタルの電波障害調査の情報があります。

特選リンク：電波障害対策工事
実際に電波障害が発生した場合の対策工事の手順を解説しています。地デジが開始されてから対策手法も変わってきています。

特選リンク：ビル陰の共同受信施設※を保有・運営されている皆さまへ
特選リンク：共同アンテナ（自主共聴）施設※の管理組合様へ
ビル陰用と自主共聴用の２種類に分類しました。
施設を保守管理されている管理組合様・管理会社様・ビルオーナー様のためのページです。２０１１年７月２４日のアナログ停波以降についてのご相談を受け付けております。電波障害施設を「どうしようか？」とお考えの保有者様への情報として、電波障害施設内、或いは共聴施設内のデジタル受信状況調査（既存の「施設設置範囲内でデジタル地上波が個別アンテナ受信できるかの調査」）の情報やビル陰の共同受信設備を保有・運営されている皆さまへ／総務省とビル陰の共同受信設備でテレビをご覧の皆さまへ／総務省の超有名リーフレットがあります。既設テレビ電波障害施設のデジタル化や廃止に関する情報を順次公開しています。

----------------ここまでページ改編のお知らせでした。----------------

テレビ共聴施設の地デジ化アップグレードを実施した場合

アンテナの無い街

各戸個別アンテナ受信の場合

アンテナだらけの街

自主共聴施設を「どうしようか？」とお考えの保有者様へ

今後の施設運営について（１）

地デジなら個別受信が可能かもしれません。まず電波障害施設内でのデジタル受信状況調査を実施しましょう。
地デジ受信可否調査（＝地デジ受信状況調査、地デジフィールド調査）のご案内
「施設設置範囲内でデジタル地上波が個別アンテナ受信できるかを調査して欲しい」とのご相談を多くお受けしております。
弊社では、共聴施設内でのデジタル地上波の受信状況調査（地デジフィールド調査／地デジ受信状況調査）をお奨めしております。
調査方法や費用などについては、弊社営業担当者からご説明させていただきますので、是非お問い合わせ下さい。

ご質問．デジタルになると電波障害は無くなるの？

ご回答．いいえ。無くなりません。
ただし、強電界地域（電波が強い地域＝東京タワーから近い地域）においてはアナログ地上波の電波障害範囲に比較してかなり狭くなるといわれています。したがってアナログ地上波では電波障害であったが、デジタル地上波では電波障害を受ける前と同様に各家の屋根の上に個別アンテナを設置すれば受信できる（＝電波障害が解消できる）というケースが多くなると考えられています。

テレビ共聴施設の保守

今後の施設の運営について（２）

１．共聴施設内のデジタル受信状況調査
→東京アンテナ工事（株）へ
２０１１年７月以降のテレビ電波障害施設の保守メンテナンスを考える上でも必須と考えられています。調査以降の方針決定などトータルでサポートしてくれる調査会社をご選択されることをお奨めいたします。

電波測定車は、路上で周辺建物と同等のアンテナ高までポールを伸ばして、その地点の受信状況を測定します。

地デジの波形です。左はスペクトラムアナライザー、右はソフトウェアに取り込んだ状態です。マルチパス（反射波）が飛び込むと台形の上底部分が大きく波打ちます。（リップル）地上デジタルは端子電圧も重要ですが、信号品質もかなり重要です。ギリギリ映っているのと余裕度（マージン）があって映っているのとでは雲泥の差です。
正しい調査を実施されることをお奨めしております。

２．保守メンテナンス
→東京アンテナ工事（株）へ

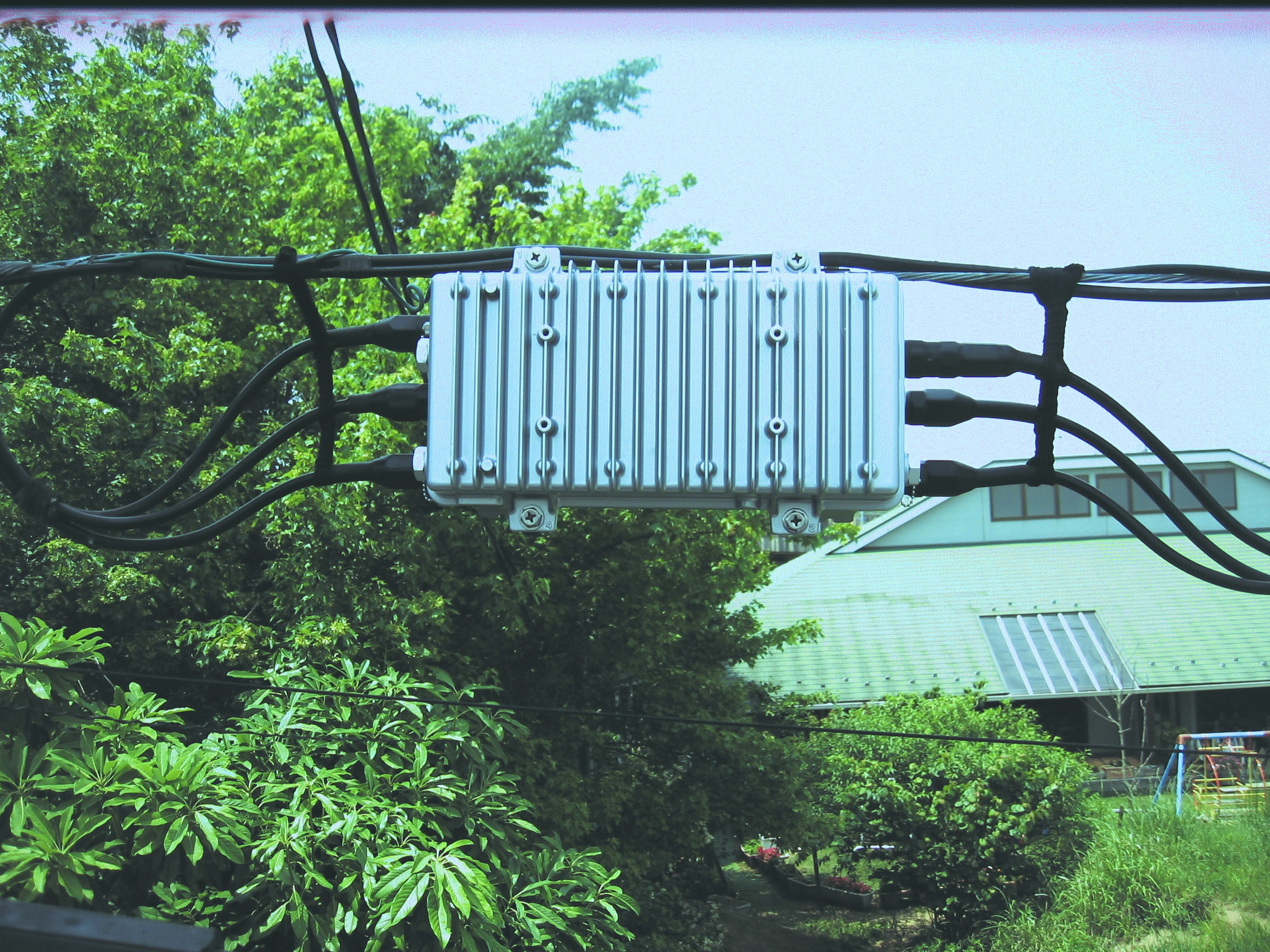

写真は電波障害施設の幹線増幅器の電源部交換です。地上高７ｍぐらい。
高所作業車の使用ができない場所ではハシゴを使用して作業を行います。

３．地デジ改修工事、増幅器交換工事、ケーブル張り替え工事、計画修繕
→東京アンテナ工事（株）へ

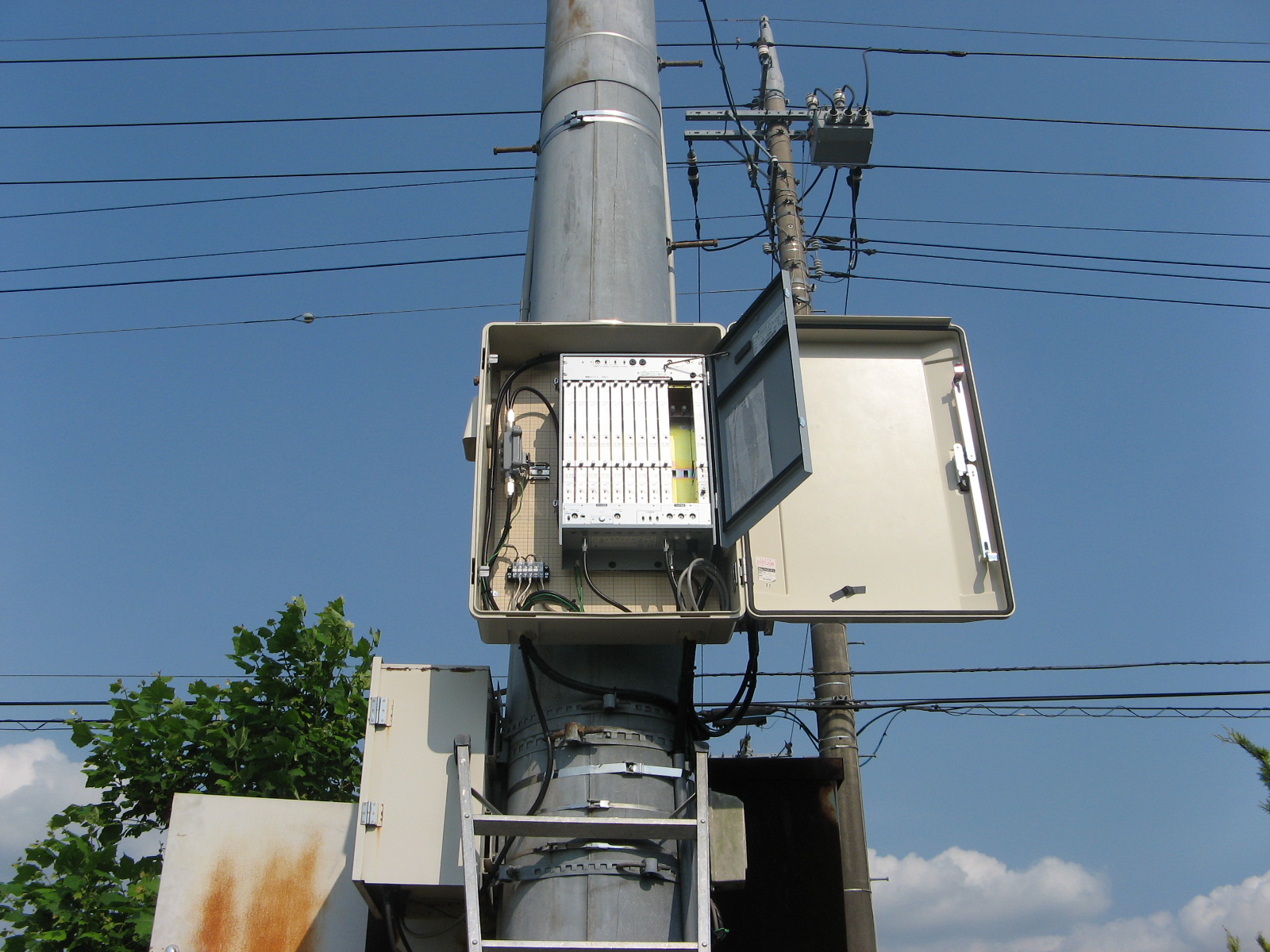

写真は、デジタル地上波用チャンネルプロパーアンプです。単チャンネル毎の調整が可能なため遠距離受信や大規模施設に効果を発揮します。新設はもちろん、既設アナログ施設にデジタル地上波を混合して伝送する場合にも使用することができます。サイマル放送（アナログとデジタルの両方を受信している）期間中では、アナログ地上波用チャンネルプロパーアンプとデジタル地上波用チャンネルプロパーアンプの２台が設置されるケースが多くなります。（写真の左側は既設のアナログ地上波用チャンネルプロパーアンプ（設置後、約２０年）です。）

４．道路占用更新業務（国道、都道、区道、市道．．．）
→東京アンテナ工事（株）へ
各諸官庁により異なりますが、道路占用は最長で５年。占用料は電波障害施設（営利を目的としない（非営利））の場合、減免となるケースが多いが、国道は有料の場合が多い。更新手続きは占用期間満了前に。失効すると不法占用となるので注意。

５．共同溝、溝渠、埋設、地中化、電線共同溝、供給管．．．
→東京アンテナ工事（株）へ
無電柱化、無柱化とも呼ばれ、特に都市部で電線共同溝化が進んでおり、Ｃ．Ｃ．ＢＯＸ方式という施工方法が主流。

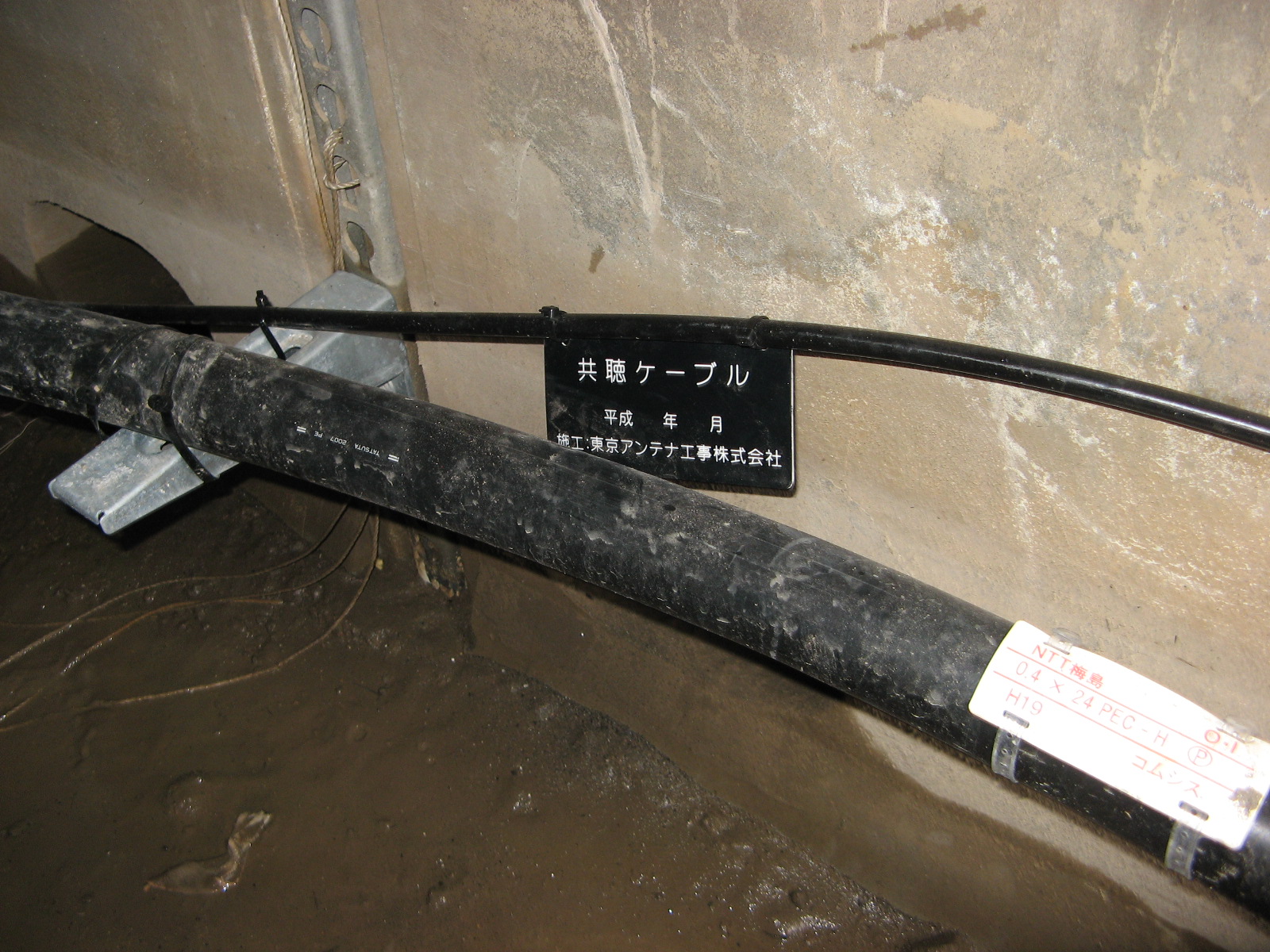

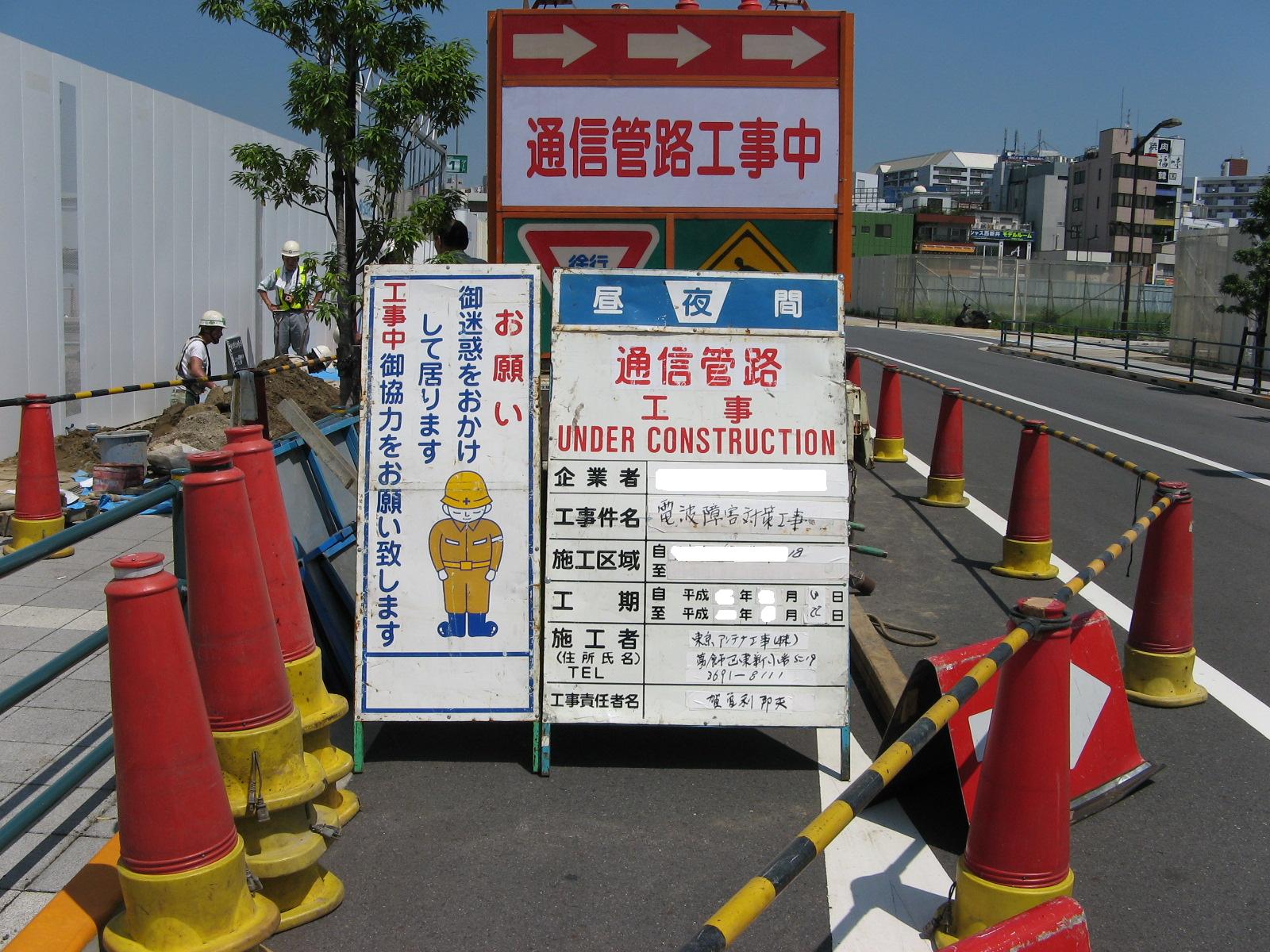

道路管理者と警察の許可を受けての公道掘削工事。施工者は弊社です。

都市部では無柱化に伴い、大規模な埋設工事が増える傾向にあります。

６．電柱移設、支障移転、電線施設設備変更（電信柱、電力柱）
→東京アンテナ工事（株）へ
電柱は、老朽化のため建て直したり、移動することが多い。電波障害施設もそれに伴い、共架位置を変更する等の工事が必要となります。

７．地上高調査（諸官庁道路管理課）
→東京アンテナ工事（株）へ
横浜の事故が発端となり、全国規模で調査が発生している。老朽化以外でも前段の電柱移設などが行われていないと、ケーブルが垂れ下がって必要な地上高が確保できないこともあります。

８．定期点検
→東京アンテナ工事（株）へ
定期点検（保守点検）を毎年、実施することをお奨めしています。

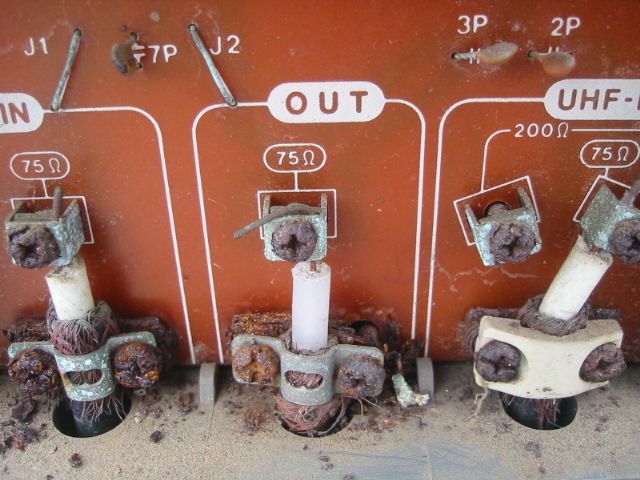

屋外に設置してある機器がサビてしまうとこんな感じになります。

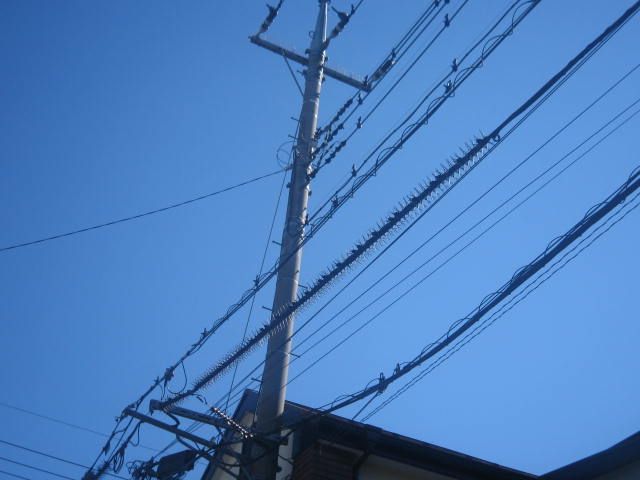

鳥害対策が必要となることも．．．。
